項目簡介
項目名稱：寧夏平羅廢水資源化項目
設備名稱：環美MVR、雙效蒸發系統
設計能力：10000t/d的工業廢水零排放項目（三套廣東環美蒸發系統）

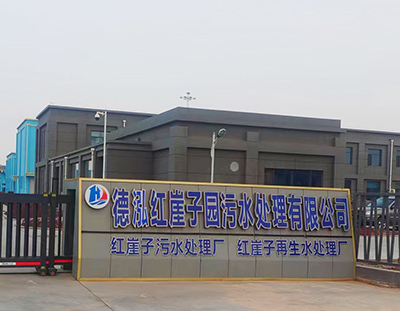

客戶單位：德泓紅崖子園污水處理有限公司
設計單位：廣東環美環保產業發展有限公司
01
水質情況
基礎數據分析
1、硫酸鈉蒸發系統中水溶液主要含鹽約172.7g/L，要求冷凍結晶提純硫酸鈉，芒硝蒸發濃縮結晶,分離硫酸鈉。設計每小時處理4m3/h(密度1.15g/ml，4.6t/h)，進水含鹽量16%，其中硫酸鈉10.6%，氯化鈉4%，冷凍芒硝結晶量為：760kg/h，冷凍母液量為3.64t/h；芒硝熱融解，蒸發量425kg/h，硫酸鈉產品為335kg/h；冷凍母液返回前端鈉濾膜進行處理。
2、氯化鈉蒸發系統中水溶液主要含鹽約119.8g/L，要求蒸發結晶得到氯化鈉產品。設計每小時處理4m3/h(密度1.1g/ml，4.4t/h)，進水含鹽量11%，其中氯化鈉9.8%，硫酸鈉0.42%，MVR蒸發量3640kg/h，氯化鈉產品為321kg/h；外排到雜鹽蒸發的母液量為440kg/h，蒸發水量為370kg/h，雜鹽量為163kg/h。
進水技術要求
02
系統工藝流程及材質選擇
本項目中硫酸鈉溶液采用強制循環冷凍結晶+MVR強制循環蒸發+熱結晶的工藝；
本項目中氯化鈉采用MVR強制循環蒸發+熱結晶+母液蒸發結晶的工藝；
其中，氯化鈉的母液蒸發裝置兼容硫酸鈉系統的母液處理，同時，兼容硫酸鈉系統中溶液濃度不足或比例不平衡時，無法使用冷凍系統產出產品鹽時的全溶液蒸發處理，以雜鹽的方式產出。
由于兩種廢水中含有較高的氯離子，有腐蝕性，對一般材料腐蝕嚴重，故本方案中硫酸鈉冷凍結晶與物料接觸部分采用316L材質，蒸發結晶系統采用，氯化鈉與物料接觸部分的材質均選用TA2，二次蒸汽管道，不凝汽管道選用316L，冷凝水管道材質選擇316L，生蒸汽管道采用Q235B，以滿足工藝需求且達到蕞大性價比。
硫酸鈉系統
氯化鈉系統
03
項目設計圖
MVR蒸發器介紹
MVR蒸發技術應用范圍包括蒸發濃縮；蒸發結晶；低溫蒸發。MVR蒸發系統100%循環利用二次蒸汽的潛熱，大大減少能源消耗。取消了循環冷卻水系統供應系統，結構緊湊，占地面積小，特別適合于小空間建設。與傳統蒸發器性能比較，具有待處理物料的適應范圍廣，可以連續和間歇出料；體積小移動性強；熱效率高，功耗低，無污染；一體多效，節省制造成本；自動化程度高、運行成本低等特點。
